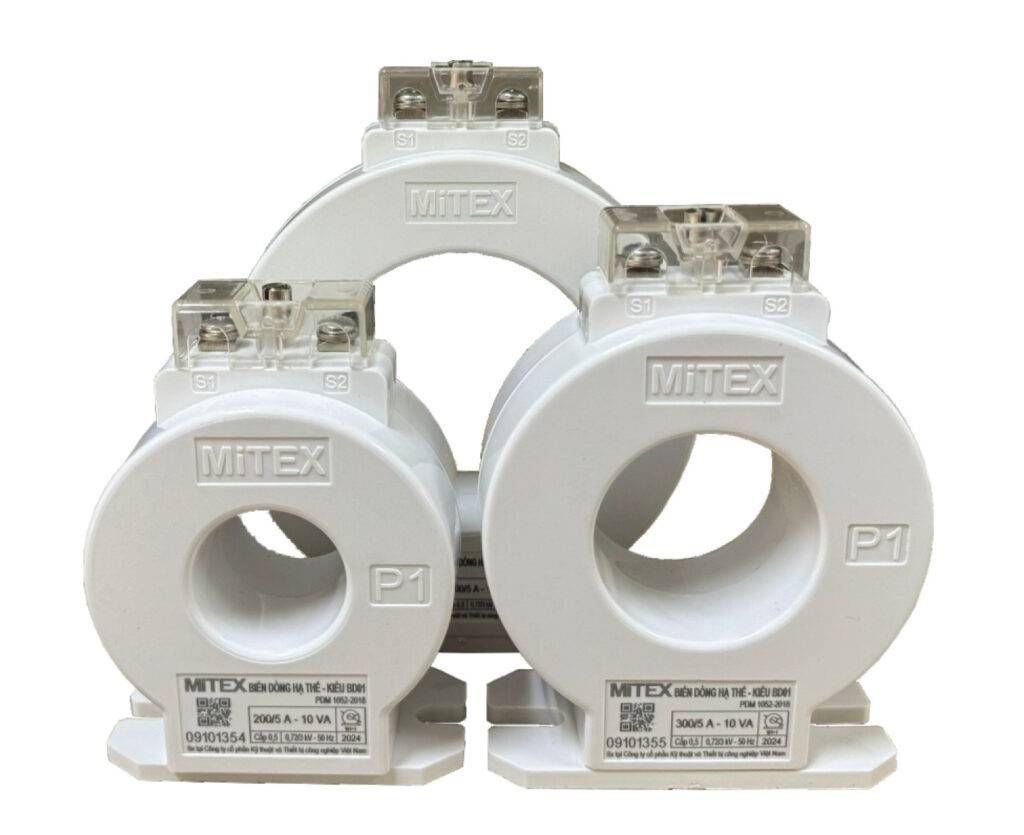

BIẾN DÒNG ĐO LƯỜNG HẠ THẾ KIỂU BD01

1 Cấu tạo và đặc điểm của biến dòng đo lường hạ thế BD01

– Cấu tạo của máy biến dòng đo lường BD01 có 3 bộ phận chính: Mạch từ, dây điện từ, vỏ bọc bao ngoài

• Mạch từ sử dụng thép silic cán nguội (CRGO) hoặc thép silic vô định hình (Nanocrystalline) chất lượng cao, tổn hao thấp.
• Dây điện từ: Dây bọc emay cách điện, cơ tính tốt, kháng hóa chất, chịu được nhiệt độ cao
• Vỏ bọc bao ngoài: đúc bằng nhựa Epoxy cố định ruột máy, bên ngoài sử dụng nhựa PC trắng sứ, cấp kháng cháy v2, chịu nhiệt độ đến 120°C, chống tia UV

– Đặc điểm của máy biến dòng CT:

• Các loại CT phổ thông có dòng sơ cấp: 50A, 100A,….6300A
• Dòng thứ cấp: 1A hoặc 5A
• Sử dụng trong lưới điện hạ thế (<1kV)
• Hình dáng dạng tròn, có lỗ xuyên cáp Ø23, Ø34, Ø38, Ø50, Ø80, Ø110, Ø125.

2 Các thông số kỹ thuật chính

• Ký hiệu kiểu biến dòng đo lường: BD01
• Sử dụng kèm với Ampe kế, Watt kế, công tơ điện
• Cấp chính xác cho đo lường Class (cl): 0.5 hoặc 1
• Điện áp danh định (định mức) Un: <=600V
• Tần số danh định (định mức): 50Hz
• Dung lượng danh định: 5VA đến 20VA
• Dòng điện sơ cấp danh định: 50A đến 6300A
• Dòng điện thứ cấp danh định : 5A hoặc 1A
• Thử cách điện : 3kV / phút
• Dòng quá tải liên tục : 1.2In
• Nhiệt độ làm việc cho phép : -5-50°
